Как прокладывать коммуникации под тротуарной плиткой

Не так редко практикуется прокладывание под тротуарной плиткой или брусчаткой различных коммуникаций. В первую очередь это касается системы снеготаяния и водоотвода. Крайне важно правильно провести монтажные работы, так как от этого напрямую зависит срок службы готового тротуарного покрытия. Не исключается появление неисправностей и со стороны подземных конструкций.



Прокладка гидросистем и правила водоотвода



Система водоотвода – важная составляющая дорожного полотна. При ее планировании в обязательном порядке обеспечивается небольшой уклон, который будет способствовать полноценному стоку воды. Нужно также взять во внимание, что гладкая тротуарная плитка имеет способность отводить воду на 20% хуже по сравнению с бетоном или асфальтом. Если говорить про рельефную брусчатку, то у нее показатель еще меньше, в чем легко убедиться на практике. Вот по какой причине по-настоящему важно обеспечить правильный уклон в сторону грунта или дренажной системы в момент проектирования конкретного участка, покрываемого плиткой.



Минимально уклон должен составлять 2-2,5°. Что касается максимального значения, то оно достигает 3,5°.



Какие виды элементов водоотвода бывают

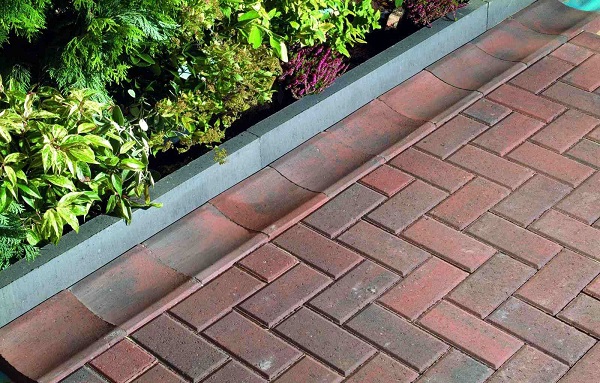

Чтобы вода собиралась и отводилась, должна быть тщательно продумана конструкция системы. Для данных целей активно используются различные желоба и лотки. Популярными являются мелкосидящие элементы из бетона, которые комбинируют с обычной брусчаткой. Они бывают разной формы, например, круглыми и прямоугольными.

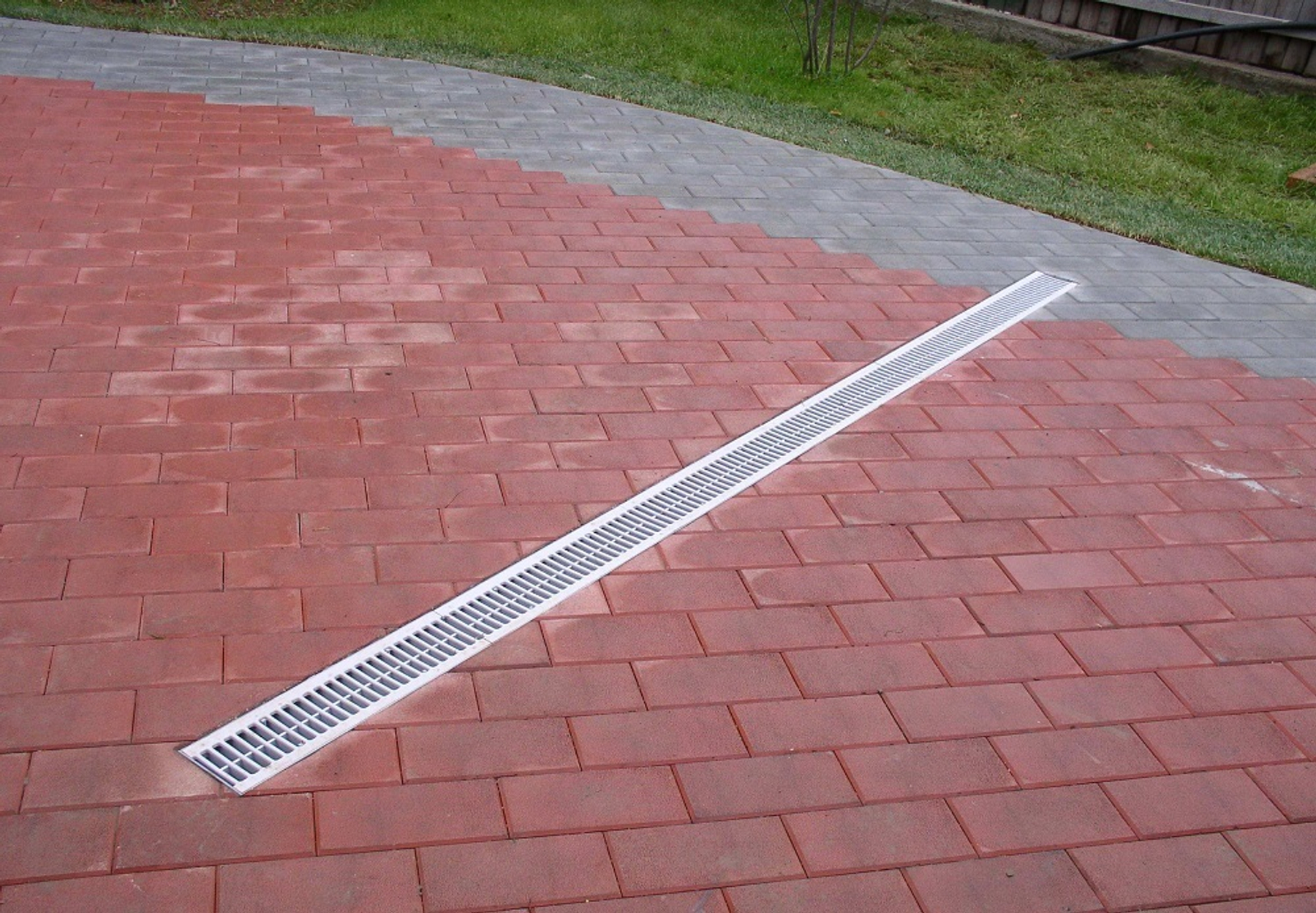

Стандартно желоб ставят вдоль или поперек тротуарного покрытия. Последний вариант актуален исключительно в местах, отведенных для перемещения пешеходов. Все потому, что транспортная нагрузка быстро приведет к их выходу из строя, разрушению. Между каналами нужно выдерживать расстояние, которое не превышает 12 м.



Актуальными являются также глубокие лотки с решетками, которые прекрасно справляются с задачей отведения воды к дождеприемнику или сразу к грунту. Они отличаются повышенной пропускной способностью, справляются с транспортной нагрузкой.



Отдельного внимания заслуживает дождеприемник. Он ставится в местах, где невозможно проводить отвод воды к грунту.



Особенности монтажа коммуникационных систем в области тротуарного полотна

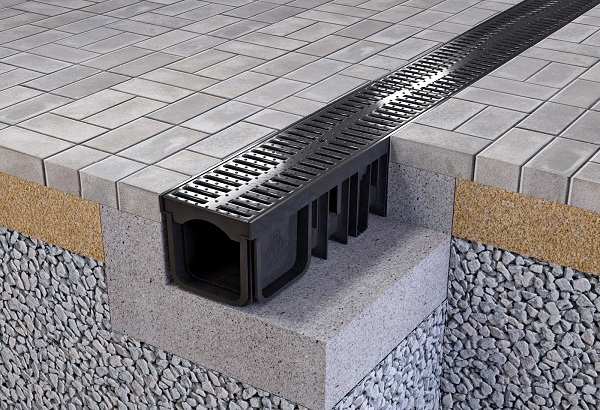

Есть речь идет про мелкосидящие желоба, то их установка происходит на то же основание, которое подготовлено для тротуарной плитки. Бетонная подушка требуется для лотков, оснащенных решеткой. Что касается толщины слоя бетона, то она должна составлять по 100-150 мм с каждой из сторон.



Не составляет особого труда провести монтаж дождеприемников. Здесь важно последовательно выполнять ряд шагов:



  • Выполняется разметка под лотки и дренажный колодец. Требуется выкопать яму в месте, где будет находиться водоприемник.
  • На дно ямы необходимо насыпать цемент и песок (соотношение 1:4 или 1:3). Все нужно тщательно утрамбовать. Оптимальная высота подушки достигает 10 см.
  • На подушку следует выложить два слоя полиэтилена, который предупреждает потерю влаги раствором.
  • Опалубка монтируется под заливку бетонной смеси, из которой выполняется дождеприемник.
  • Формируется бетонная гильза в момент заливки раствором опалубки. Необходимо дать раствору 1-2 дня выстояться после этого.
  • Теперь можно приступать к монтажу водоприемника. На дно бетонной подушки предварительно нужно выложить небольшой слой цементно-песчаной смеси.
  • После установки лотков и застывания раствора нужно провести герметизацию стыков между желобами, швами и дождеприемником. За счет этого обеспечивается качественное отведение воды в будущем.
  • Боковины между гильзой из бетона и водоприемником нужно дополнительно залить раствором.

После выполнения вышеперечисленных действий можно приступать к укладке тротуарной плитки. На финальном этапе происходит установка решетки, которая закроет собой помещенный внутрь конструкции сифон и фильтрующий блок.
